2БКТП

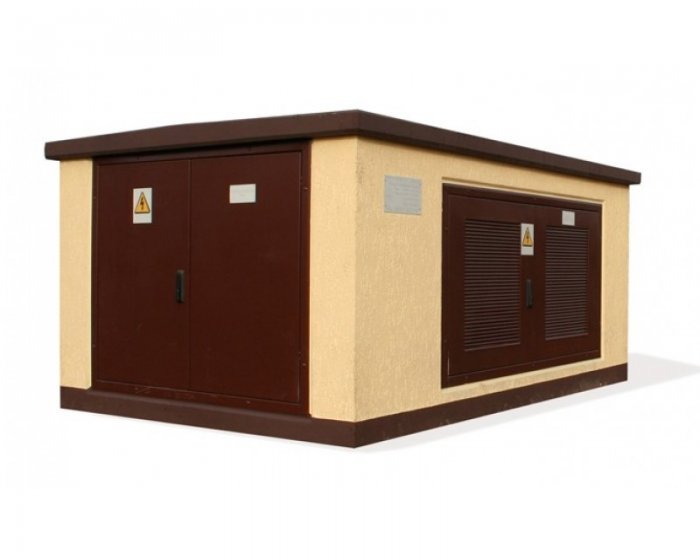

Комплектная трансформаторная подстанция в оболочке из бетона с двумя трансформаторами называется 2БКТП. Установка применяется для приема электрической энергии из линии переменного трехфазного тока с частотой 50–60 Гц и номинальным напряжением 6–10 кВ. Конструкция помогает преобразовать полученную энергию до потребительского значения — 0,4 кВ. Двухтрансформаторная блочная комплектная трансформаторная подстанция распределяет пониженное электричество к конечным потребителям, которые соединены между собой по кольцевой или радиальной схеме подключения при помощи кабельных сетей.

Сфера использования 2БКТП

Трансформаторные подстанции стационарного типа используются для снабжения электрической энергией многопотребительских объектов:

• коттеджных поселков;
• микрорайонов;
• сел;
• дачных или садовых товариществ;
• крупных промышленных предприятий;
• сельских и фермерских хозяйств;
• коммунальных учреждений;
• общественных заведений.

Компания Электростандарт специализируется на изготовлении, доставке и монтаже 2БКТП. Мы производим как установки стандартного типа, так и по индивидуальным проектам клиента. Мощность нашего производства в Орле позволяет изготавливать электротехнические установки нестандартной конфигурации, что может решить задачи конкретного объекта энергообеспечения.

Конструкционные особенности

Трансформаторная подстанция 2БКТП состоит из двух бетонных блоков:

1. Подземный. Представляет собой объемный монолитный короб, выполняющий роль фундамента и оснащается встроенным маслосборником.
2. Надземный. Каркас конструкции, который служит для установки основных узлов подстанции. Предусмотрена крыша из железобетона и металлоконструкций, которая покрыта декоративной черепицей.

В процессе установки оба блока состыковываются и образуется компактное сооружение. Под соединительные проводники отведены технические отверстия.

Комплектации подстанции

Внутреннее пространство двухтрансформаторной установки в бетонной оболочке разделено перегородкой на модули:

• силовой трансформатор;
• распределительное устройство ввода;
• распределительное устройство вывода;
• шинопровод.

Каждый отсек распределительных устройств оснащен отдельным выходом и скрытой дверью, что необходимо для обеспечения дополнительной защиты от проникновения к токоведущим деталям. Отсек с силовыми трансформаторами отделен при помощи металлических ворот.

В комплектацию трансформаторной подстанции входят:

• распределительное устройство на стороне высокого напряжения;
• распределительное устройство на стороне пониженного напряжения;
• силовые преобразователи;
• шкаф наружного освещения;
• ячейка собственных нужд;
• система принудительной вентиляции и обогрева;
• отсек центральной, пожарной и охранной сигнализации;
• модуль учета электроэнергии;
• кабельные, шинные и проводные соединения.

При необходимости оборудование можно дополнительно укомплектовать приспособлениями индивидуальной защиты от поражения током, вспомогательными устройствами учета, мониторинга, управления и обслуживания. Цена 2БКТП зависит от комплектации оборудования.

Эксплуатационные требования при монтаже

Доставляется 2БКТП полностью смонтированным в модуле электрооборудованием. Это ускоряет процесс и уменьшает объем работ при монтаже подстанции на месте установки. Поэтому весь комплекс работ не превышает 14 дней.

Предназначена двухтрансформаторная блочная комплектная трансформаторная подстанция для наружной установки на высоте до 1000 метров над уровнем моря в регионах со следующими климатическими характеристиками:

• в зимний период температурные показатели не опускаются ниже -28 градусов по Цельсию;
• средний показатель веса снежного покрова — 180 кгс/м²;
• средняя сила порывов ветра — 36 м/с;
• местность горизонтальная, предельно допустимый уклон — 5°.

Не допускается эксплуатация подстанции в условиях вибрации и тряски. В окружающей среде не должны присутствовать взрывоопасные химические соединения, агрессивные газы, которые могут разрушить внешнюю оболочку и изоляцию узлов.
